雙吸離心泵供抽清水或物理化學性質類似于水的其它液體之用。被輸送液體溫度不得高于80℃。適用于電廠、礦山、城市給水、煤炭的給排水、農田排灌和各種水利工程。

S、SH型雙吸離心泵結構要點說明:

單級雙吸泵的吸入口與吐出口均在水泵軸心線的下方，與軸線垂直成水平方向。檢修時無需拆卸進出口水管及電機。從傳動方向看去，離心泵為順時針?lè)较蛐D(zhuǎn)(根據用戶需要亦可改為逆時針?lè)较蛐D(zhuǎn))。

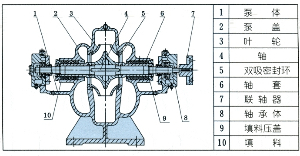

　　雙吸離心泵主要零件有：泵體、泵蓋、葉輪、軸、雙吸密封環、軸套等。
　　雙吸離心泵體與泵蓋構成葉輪的工作室。在進出水法蘭上，制有安裝真空表和壓力表的管螺孔。水泵進出水法蘭的下部，制有放水的管螺孔。
　　經過靜平衡校驗的葉輪，用軸套和兩邊的軸套螺母固定在軸上，其軸向位置可通過軸套螺母進行調整。
　　雙吸離心泵軸由兩個單列向心球軸承支承。軸承裝在軸承體內、安裝在泵體兩端，用黃油潤滑。
　　雙吸密封環用以減少水泵壓水室的水漏回吸水室。
　　雙吸離心泵通過彈性聯軸器由電動機直接傳動，必要時亦可用內燃機傳動。
　　軸封為軟填料密封(根據用戶需要可采用機械密封結構)。

二、S、SH型雙吸離心泵型號意義:

例如：200S（SH）36A
　　　200-離心泵入口直徑
　　　S（SH）-型單級雙吸離心泵
　　　36-設計點揚程
　　　A-葉輪外徑改變標志
